91精品在线免费视频|国产AⅤ一区最新精品|亚洲一区二区三区 无码|国产精品第一区第27页|久久久久性色AV毛片特级|国产免码va在线观看免费|妓女精品一区二区三区在线看|久久久久久中文字幕大全免费看

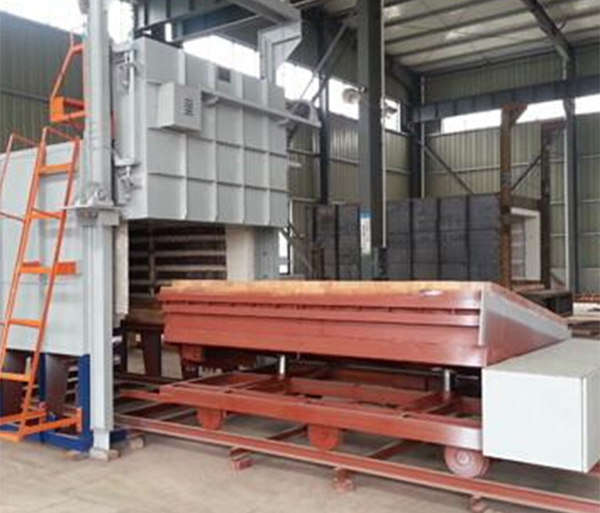

臺車式熱處理爐

一、臺車式熱處理爐淬火工藝

1. 什么叫淬火？

       鋼的淬火是將鋼加熱到臨界溫度Ac3（亞共析鋼）或Ac1（過共析鋼）以上溫度，保溫一段時刻，使之悉數(shù)或部分奧氏體化，然后以大于臨界冷速度的冷速快冷到Ms以下（或Ms周圍等溫）住手馬氏體（或貝氏體）改動的熱措置責罰工藝。常日也將鋁合金、銅合金、鈦合金、鋼化玻璃等材料的固溶措置責罰或帶有快速冷歷程的熱措置責罰工藝稱為淬火。

2. 淬火的目的：

1）淬火工藝提高金屬成材或零件的機械性能。例如：提高對象、軸承等的硬度和耐磨性，提高彈簧的彈性限，提高軸類零件的綜合機械性能等。

2）改進某些特殊鋼的材料性能或化學性能。如提高不銹鋼的耐蝕性，增加磁鋼的永磁性等。淬熾熱措置責罰冷時，除需合理選用淬火介質外，還要有正確的淬火體式款式，常用的淬火體式款式，重要有單液淬火、雙液淬火、分級淬火、等溫淬火、部分淬火等。

3. 鋼鐵工件在淬火后具有以下特點：① 獲得了馬氏體、貝氏體、殘余奧氏體等不平衡（即不穩(wěn)定）組織。② 存在較大內應力。③ 力學性能不能知足要求。是以，鋼鐵工件淬火后淺顯都要經過回火。



臺車式熱處理爐



二、臺車式熱處理爐回火工藝

1. 什么叫回火？回火是將淬熾熱措置責罰后的金屬成材或零件加熱到某一溫度，保溫必定時刻后，以必定體式款式冷的熱措置責罰工藝，回火是淬火后緊接著住手的一種操作，常日也是工件住手熱措置責罰的竣事前的一道工序，是以把淬火和回火的連系工藝稱為后期措置責罰。

2. 淬火與回火的重要目的是：1）增加內應力和著落脆性，淬火件存在著很大的應力和脆性，如沒有及時回火常常會產生變形甚至開裂。2）調解工件的機械性能，工件淬火后，硬度高，脆性大，為了知足各類工件不合的性能要求，可以經過歷程回火來調解，硬度，強度，塑性和韌性。3）穩(wěn)定工件尺寸。經過歷程回火可使金相組織趨于穩(wěn)定，在以后的行使歷程傍邊不再產生變形。4）回火工藝改進某些合金鋼的切削性能。

3. 回火工藝的浸染在于：① 提高組織穩(wěn)定性，使工件在行使歷程傍邊不再產生組織改動，從而使工件幾何尺寸和性能貫穿連接穩(wěn)定。② 消弭內應力，以便改進工件的行使性能并穩(wěn)定工件幾何尺寸。③ 調解鋼鐵的力學性能以知足行使要求�；鼗鹬�所以具有這些浸染，是由于溫度下降時，原子運動才華增強，鋼鐵中的鐵、碳和其他合金元素的原子可以較快地住手漫衍，完成原子的重新排列組合，從而使不穩(wěn)定的不平衡組織逐步改動成穩(wěn)定的平衡組織。內應力的消弭還與溫度下降時金屬強度著落有關。淺顯鋼鐵回火時，硬度和強度著落，塑性提高。回火工藝的溫度越高，這些力學性能的改動越大。有些合金元素含量較高的合金鋼，在某一溫度局限回火時，會析出一些顆粒細小的金屬化合物，使強度和硬度上升。這類情景稱為二次硬化�；責霟岽胫秘熈P要求：用途不合的工件應在不合溫度下回火，以知足行使中的要求。① 刀 具、軸承、滲碳淬火零件、里面淬火零件常日在250℃以下住手低溫回火。低溫回火后硬度改動不大，內應力減小，韌性稍有提高。② 彈簧在350～500℃下中溫回火，可獲得較高的彈性和必要的韌性。③ 中碳結構鋼建造的零件常日在500～600℃住手低溫回火，以獲得合適的強度與韌性的優(yōu)勝合營。鋼在300℃旁邊回火時，常使其脆性大，這類情景稱為一類回火脆性。淺顯不應在這個溫度區(qū)間回火。某些中碳合金結構鋼在低溫回火后，假設緩慢冷至室溫，也易于變脆。這類情景稱為二類回火脆性。在鋼中參預鉬，或回火時在油或水中冷，都可以避免二類回火脆性。將二類回火脆性的鋼重新加熱至正本的回火溫度，便可以消弭這類脆性。在生產中，常憑證對工件性能的要求。按加熱溫度的不合，把回火分為低溫回火，中溫回火，和低溫回火。淬火和隨后的低溫回火相連系的熱措置責罰工藝稱為調質，即在具有高度強度的同時，又有好的塑性韌性。1）低溫回火：150-250℃ ，M回，增加內應力和脆性，提高塑韌性，有較高的硬度和耐磨性。用于建造量具、刀 具和滾動軸承等。2）中溫回火：350-500℃ ，T回，具有較高的彈性，有必定的塑性和硬度。用于建造彈簧、鍛模等。3）低溫回火：500-650℃ ，S回，具有優(yōu)勝的綜合力學性能。用于建造齒輪、曲軸等。



臺車式熱處理爐



三、臺車式熱處理爐正火工藝

1. 什么是正火?正火是一種改進鋼材韌性的熱措置責罰。將鋼構件加熱到Ac3溫度以上30〜50℃后，保溫一段時刻出爐空冷。重要特點是冷速度快于退火而低于淬火，正熾熱措置責罰時可在稍快的冷中使鋼材的結晶晶粒細化，不只可獲得知足的強度，而且可以明顯提高韌性(AKV值），著落構件的開裂傾向。一些低合金熱軋鋼板、低合金鋼鍛件與鑄造件經正火措置責罰后，材料的綜合力學性能可以大大改進，而且也改進了切削性能。2. 正火工藝有以下目的和用途：① 對亞共析鋼，正火用以消弭鑄、鍛、焊件的過熱粗晶組織和魏氏組織，軋材中的帶狀組織；細化晶粒；并可作為淬火前的過后熱措置責罰。② 對過共析鋼，正火可以消弭網狀二次滲碳體，并使珠光體細化，不只改進機械性能，而且有利于以后的球化退火。③ 對低碳深沖薄鋼板，正火可以消弭晶界的游離滲碳體，以改進其深沖性能。④ 對低碳鋼和低碳低合金鋼，接納正火，可獲得較多的細片狀珠光體組織，使硬度增到HB140-190，避免切削時的“粘刀”情景，改進切削加工性。對中碳鋼，在既可用正火又可用退火的場合下，用正火加倍經濟和隨意馬虎。⑤ 對淺顯中碳結構鋼，在力學性能要求不高的場合下，可用正火庖代淬火加低溫回火，不只操作簡便，而且使鋼材的組織和尺寸穩(wěn)定。⑥ 低溫正火(Ac3以上150～200℃)由于低溫下漫衍速度較高,可以增加鑄件和鍛件的成分偏析。低溫正火后的粗大晶�？山涍^歷程隨后二次較低溫度的正火予以細化。⑦ 對某些用于汽輪機和鍋爐的低、中碳合金鋼，常接納正火以獲得貝氏體組織，再經低溫回火，用于400～550℃時具有優(yōu)勝的抗蠕變才華。⑧ 除鋼件和鋼材以外，正火還遍及用于球墨鑄鐵熱措置責罰，使其獲得珠光體基體，提高球墨鑄鐵的強度。由于正火的特點是空氣冷，是以情形氣溫、堆放體式款式、氣流及工件尺寸對正火后的組織和性能均有影響。正火組織還可作為合金鋼的一種分類體式款式。常日憑證直徑為25毫米的試樣加熱到900℃后,空冷獲得的組織，將合金鋼分為珠光體鋼、貝氏體鋼、馬氏體鋼和奧氏體鋼。



臺車式熱處理爐



四、臺車式熱處理爐退火工藝

1. 什么是退火？退火是將金屬緩慢加熱到必定溫度，貫穿連接足夠時刻，然后以合適速度冷的一種金屬熱措置責罰工藝。退熾熱措置責罰分為完全退火，不完全退火和去應力退火。退熾熱措置責罰材料的力學性能可以用拉伸實行來檢測，也可以用硬度實行來檢測。許多鋼材都是以退熾熱措置責罰狀態(tài)供貨的，鋼材硬度檢測可以接納洛氏硬度計，測試HRB硬度，對較薄的鋼板、鋼帶和薄壁鋼管，可以接納里面洛氏硬度計，檢測HRT硬度。

2. 臺車式工業(yè)電爐退火目的在于：① 改進或消弭鋼鐵在鑄造、鍛壓、軋制和焊 接歷程傍邊所組成的各類組織瑕玷和殘余應力，避免工件變形、開裂。② 硬化工件以便住手切削加工。③ 細化晶粒，改進組織以提高工件的機械性能。④ 為后期熱措置責罰（淬火、回火）作好組織豫備。3. 臺車式工業(yè)電爐常用的退火工藝有：① 完全退火。用以細化中、低碳鋼經鑄造、鍛壓和接后出現(xiàn)的力學性能不佳的粗大過熱組織。將工件加熱到鐵素體悉數(shù)改動成奧氏體的溫度以上30～50℃，保溫一段時刻，然后隨爐緩慢冷，在冷歷程傍邊奧氏體再次產生改動，便可使鋼的組織變細。② 球化退火。用以著落對象鋼和軸承鋼鍛壓后的偏高硬度。將工件加熱到鋼早組成奧氏體的溫度以上20～40℃，保溫后緩慢冷，在冷歷程傍邊珠光體中的片層狀滲碳體變成球狀，從而著落了硬度。③ 等溫退火。用以著落某些鎳、鉻含量較高的合金結構鋼的高硬度，以住手切削加工。淺顯先以較快速度冷到奧氏體不穩(wěn)定的溫度，保溫得當時刻，奧氏體改動成托氏體或索氏體，硬度便可著落。④ 再結晶退火。用以消弭金屬線材、薄板在冷拔、冷軋歷程傍邊的硬化情景（硬度下降、塑性著落）。加熱溫度淺顯為鋼早組成奧氏體的溫度以下50～150℃ ，只需這樣才華消弭加工硬化效應使金屬硬化。⑤ 石墨化退火。用以使含有少許滲碳體的鑄鐵變成塑性優(yōu)勝的可鍛鑄鐵。臺車式熱處理爐工藝操作是將鑄件加熱到950℃旁邊，保溫必定時刻后得當冷 卻，使?jié)B碳體分化組成團絮狀石墨。⑥ 漫衍退火。用以使合金鑄件化學成分均勻化，提高其行使性能。體式款式是在不產生熔化的前提下，將鑄件加熱到盡可能高的溫度，并長時刻保溫，待合金中各類元素漫衍趨于均勻漫衍后緩冷。⑦ 去應力退火。用以消弭鋼鐵鑄件和 件的內應力。臺車式熱處理爐對鋼鐵制品加熱后組成奧氏體的溫度以下100～200℃，保溫后在空氣中冷 卻，便可消弭內應力。
